Vàlvula de control de temperatura de 3 vies per a BTMS
Aquesta vàlvula de mescla/desviació de tres-vies avançada està dissenyada per a una gestió tèrmica de precisió en sistemes de gestió tèrmica de bateries (BTMS). Assegura una temperatura òptima de la bateria controlant amb precisió el flux de refrigerant entre els circuits de calefacció i refrigeració. Amb un disseny compacte-a prova de fuites, un volum intern baix i compatibilitat amb refrigerants habituals, millora l'eficiència i la fiabilitat del sistema. Ideal per a vehicles elèctrics i sistemes d'emmagatzematge d'energia, aquesta vàlvula robusta admet una durada, seguretat i rendiment de la bateria més llargues. És un component crític per aconseguir una regulació tèrmica superior en aplicacions electrificades modernes.
Descripció
Si esteu buscant la vàlvula de control de temperatura de 3 vies per a btms, benvingut a vendre a l'engròs el producte de la nostra fàbrica. Com un dels principals fabricants i proveïdors a la Xina, us oferirem el millor servei i lliurament ràpid. Ara, consulteu la cotització amb el nostre venedor.
Vàlvula de control de temperatura de 3 vies per a BTMS
Descripció dels productes
| Fuga interna de la vàlvula d'aigua | Menys o igual a 20 ml/min (prova d'aigua), diferència de pressió de 30 kPa |
| Fuga externa de la vàlvula d'aigua | Menor o igual a 5 ml/min (prova de gas), 340 kPa (pressió relativa) |
| Temps de resposta de canvi de mode | <10s |
| Mètode de control | LIN |
| Tensió de funcionament estàndard | 24V |
| Interval de tensió de funcionament | 20V~30V |
| Vida útil | 300.000 cicles de commutació |
La vàlvula és accionada per un motor o bobina electromagnètica. En canviar la posició del nucli de la vàlvula, controla amb precisió la direcció del flux i la distribució del flux del fluid (refrigerant o refrigerant). És l'actuador bàsic del sistema de gestió tèrmica del vehicle per aconseguir un funcionament multi-funcional i d'alta-eficiència.
Principi de funcionament dels productes
Principi de funcionament
Funció bàsica:Desviació o fusió del flux. Té una entrada i dues sortides (ports A, B) o dues entrades i una sortida.
Mètodes de control:
Tipus de regulació proporcional:Normalment accionat per un motor pas a pas, pot ajustar de manera precisa i contínua l'angle del nucli de la vàlvula, regulant així de manera continuada la relació de flux al port A i al port B (p. ex., de 100:0 a 0:100).
Tipus de commutació d'encesa/apagada:Normalment accionat per una bobina electromagnètica, el nucli de la vàlvula només té dues o tres posicions fixes (per exemple, tot A, tot B o meitat A/meitat B), que s'utilitzen per a la commutació de camí.
Instal·lació de productes

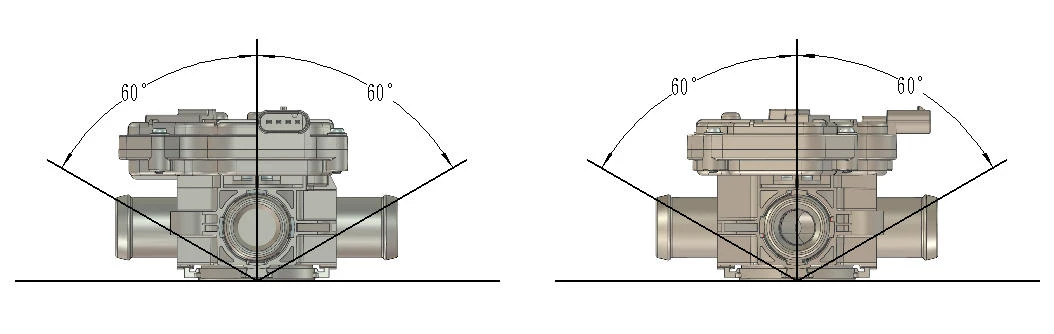

A continuació es mostra el diagrama d'ubicació d'instal·lació (angles d'instal·lació permesos)
Requisits de connexió amb el vehicle:
★Es recomana instal·lar-coixinets absorbents de goma a la part inferior dels dos forats de muntatge de la connexió M6, amb una duresa de HA70~80.
funció bàsica
La vàlvula elèctrica de tres-vies s'utilitza principalment al circuit del refrigerant per a una distribució precisa de la calor.
Distribució de calor de la bateria i la cabina: a l'hivern, distribueix dinàmicament la calor generada pel PTC o la bomba de calor al paquet de bateries (per a la calefacció) i al nucli de l'escalfador de la cabina (per a la calor) segons sigui necessari.
Selecció de la font de calor: als vehicles híbrids/de gamma-amplia, selecciona si la calor prové de la calor residual del motor, l'escalfador PTC o la bomba de calor.
Selecció del camí de refrigeració: dirigeix la calor de la bateria o del sistema d'accionament elèctric que necessita refrigeració al radiador de baixa-temperatura o al refrigerador acoblat al sistema d'aire condicionat.
Analogia senzilla: com un desviador d'aixeta ajustable, determina si l'aigua calenta flueix al bany o a la cuina i quina quantitat s'ha de distribuir a cadascun.
Productes Tendències tecnològiques
Alta integració: Integrat amb bombes d'aigua electròniques, sensors, etc., formant un "mòdul d'execució de gestió tèrmica".
Menor consum d'energia i resposta més ràpida: motor d'accionament i sistema de control optimitzats.
Control predictiu intel·ligent: basat en dades de navegació i núvol, ajusta l'estat de la vàlvula per endavant, aconseguint una experiència perfecta de "confort a l'entrada, bateria a punt".
Paràmetres de cabal
