Unitat de Gestió Tèrmica per EV



Unitat de gestió tèrmica per EV

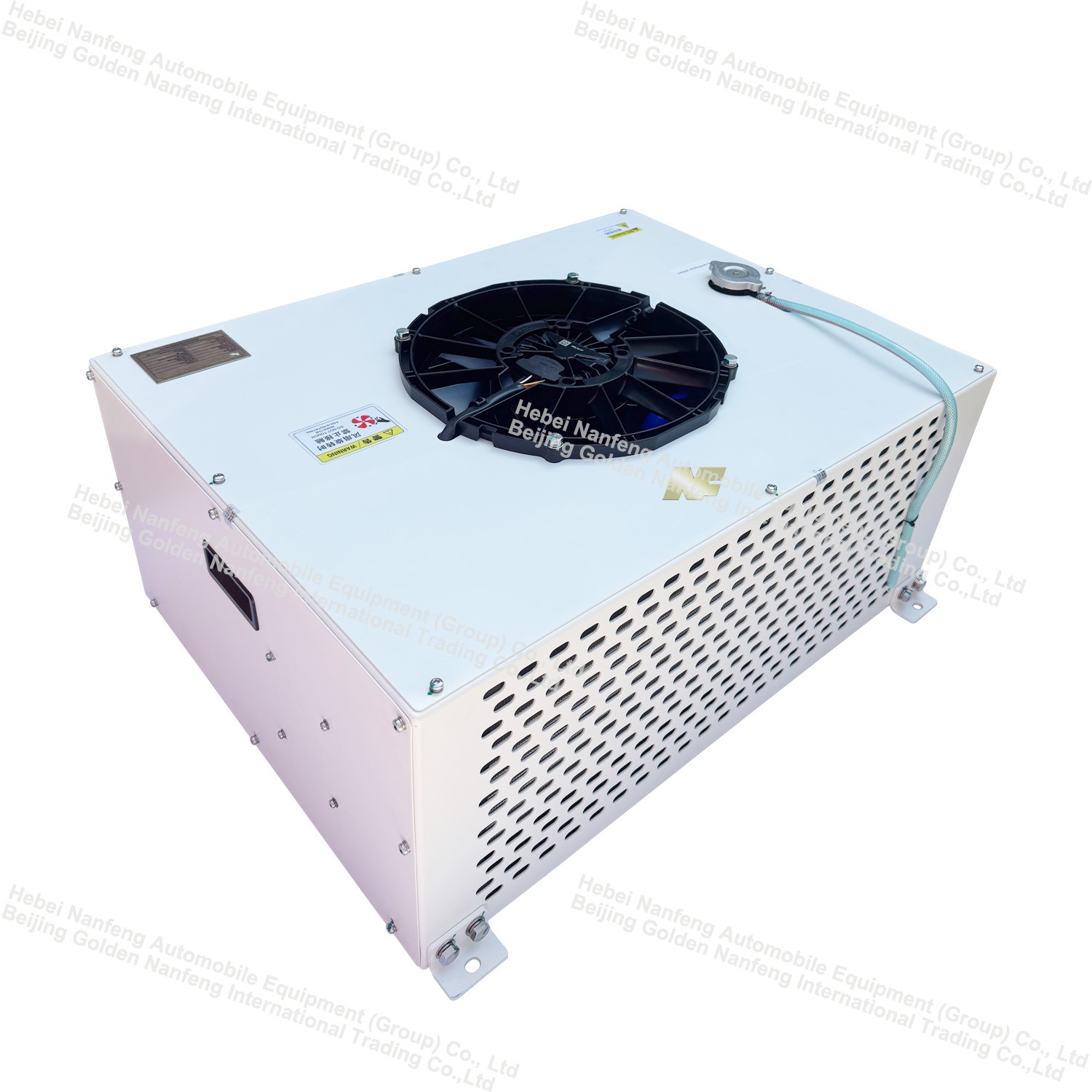

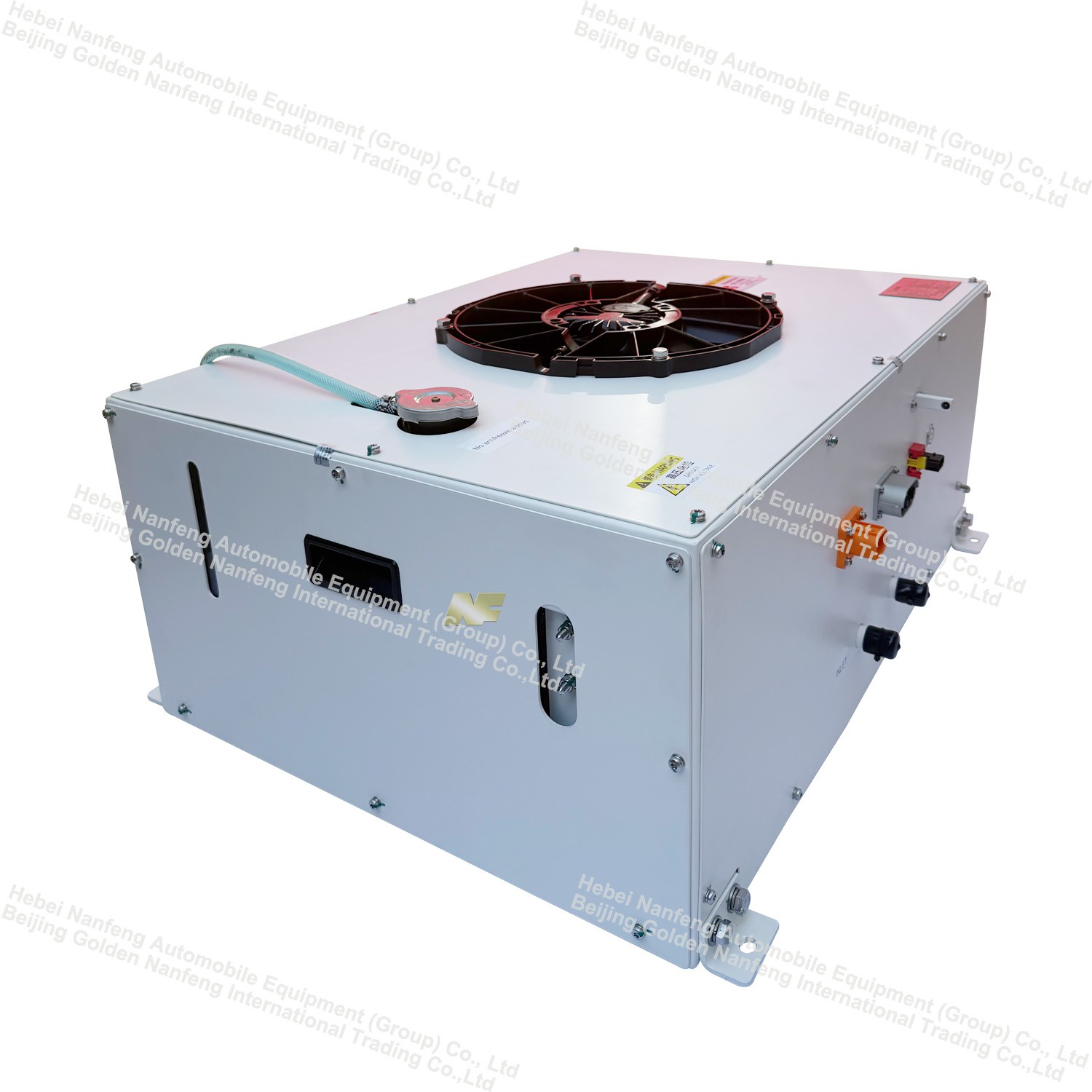

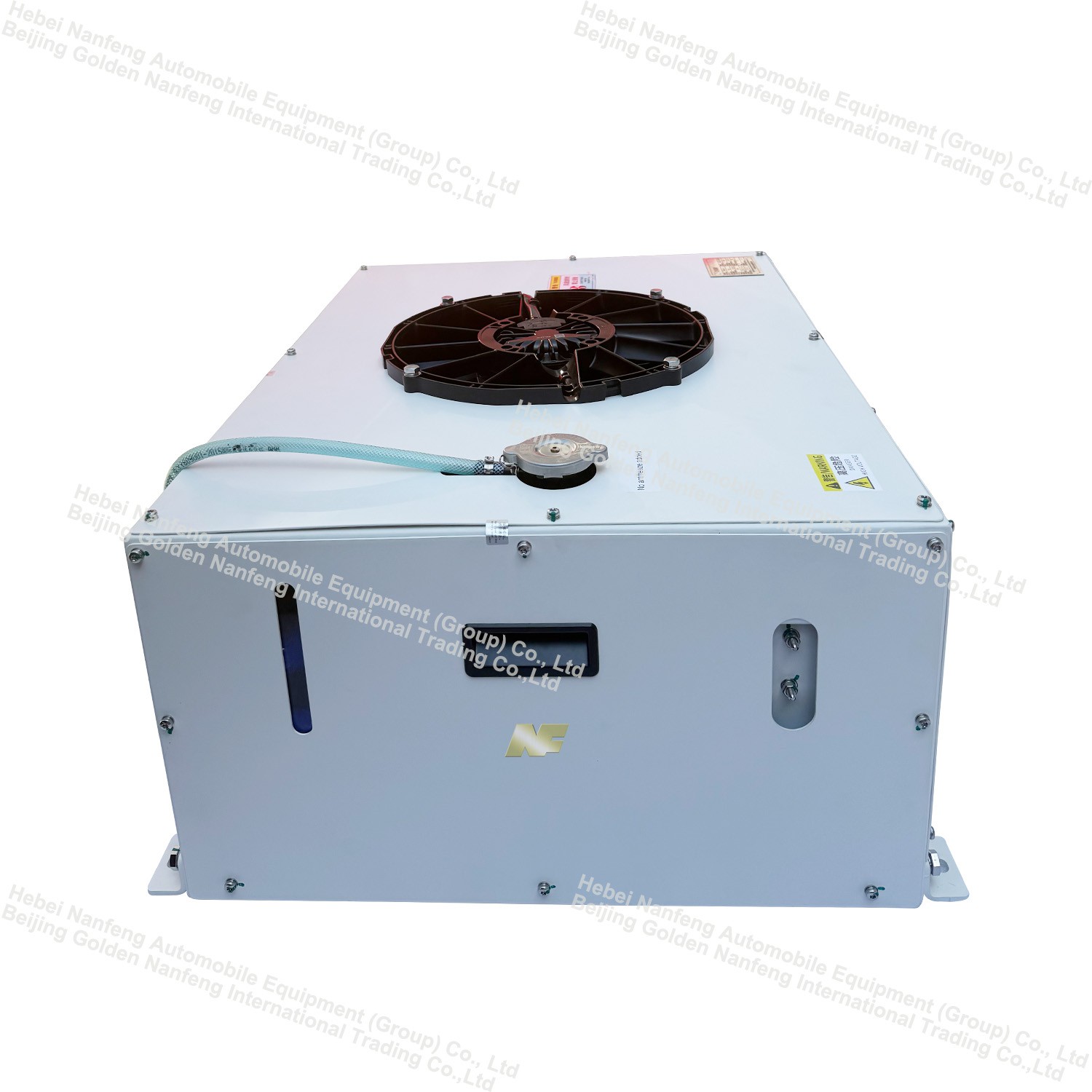

Sèrie NFEHPunitat de gestió tèrmicaés un sistema utilitzat per refredar/escalfar el paquet de bateries dels vehicles de nova energia.



Durant el procés de conducció o càrrega del vehicle, la temperatura del paquet de bateries augmenta a causa de la temperatura ambiental externa o de les característiques de càrrega i descàrrega del mateix paquet de bateries, donant lloc a la pèrdua del millor entorn de treball de la bateria. L'objecte de servei d'aquest producte és el paquet de bateries refrigerat per aigua-, mitjançant el control de la temperatura de l'aigua, el paquet de bateries del paquet de bateries funciona dins d'un determinat rang de temperatura, per tal de garantir la qualitat de la bateria, allargar la seva vida útil i assegurar l'autonomia de creuer del vehicle.



En comparació amb el mètode tradicional de dissipació de calor, aquest producte té les característiques de dissipació de calor ràpida, alta eficiència, control de temperatura estable, que pot millorar significativament el rendiment de la bateria i allargar la vida útil.

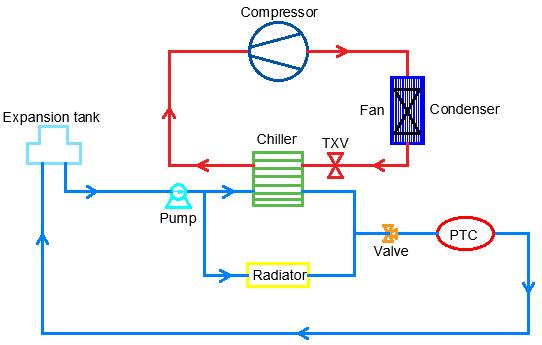

La línia vermella sòlida de la figura representa el cicle de refrigeració i la línia blava discontínua representa el cicle del refrigerant. Aquesta unitat té tres modes, inclòs el mode de refrigeració, el mode de calefacció i el mode d'auto-circulació. La unitat canvia entre aquests tres modes en funció de la retroalimentació dels paràmetres del paquet de bateries BMS.





Mode de refrigeració:



El ventilador i el compressor s'encenen i el refrigerant d'alta-temperatura i alta-pressió es descarrega del compressor, entrant al condensador per alliberar calor i refredar-se. A continuació, s'estrangula i es despresuritza mitjançant una vàlvula d'expansió tèrmica per refredar-se. El refrigerant de baixa-pressió i baixa-temperatura entra al refrigerador de la bateria i intercanvia calor amb el refrigerant d'alta-temperatura que surt de la bateria. El refrigerant absorbeix la calor i entra al port d'aspiració del compressor, completant un cicle de refrigeració. Al mateix temps, el refrigerant d'alta-temperatura que surt de la sortida del paquet de bateries passa per la bomba d'aigua i flueix a través del refrigerador per obtenir la refrigeració, formant un refrigerant de baixa-temperatura que entra a l'entrada del paquet de bateries per refredar la bateria i completar un cicle del circuit d'aigua.



El mode de refrigeració és adequat per a condicions de treball amb alta càrrega tèrmica a la bateria.



Mode de calefacció:



El ventilador i el compressor s'apaguen, la bomba d'aigua i l'escalfador elèctric s'encenen i el refrigerant de baixa-temperatura s'escalfa per l'escalfador elèctric abans de passar pel refrigerador i entrar a la bateria per escalfar la bateria.



Mode d'-autocirculació:



El compressor i l'escalfador elèctric estan apagats, elbomba d'aiguai el ventilador s'encenen i el refrigerant circula entre la unitat de gestió tèrmica i la bateria per eliminar la calor de la bateria.



El mode d'autociclatge és adequat per a condicions de treball amb baixa càrrega tèrmica de la bateria.





1	Model	NFEHP6.0-1
2	Capacitat de refrigeració	7 kW
3	Capacitat de calefacció	8 kW
4	Tensió nominal	600VDC
5	Font d'alimentació de baixa tensió	16-32VDC
6	Tensió de protecció/recuperació de sobretensió	750/730VDC
7	Protecció/recuperació de baixa tensió	400/420VDC
8	Porta refrigerant	50%:50% Solució d'etilenglicol/aigua
9	Refrigerant	R134a
10	Desplaçament del compressor	34cc
11	Temperatura de treball	-40 graus ~+50 graus
12	Nivell de protecció de la unitat	IP67
13	Diàmetre exterior de la canonada d'entrada d'aigua	Φ20mm
14	Diàmetre exterior de la canonada de sortida d'aigua	Φ20mm
15	Massa total	<50KG
16	Mètode de comunicació	CAN2.0B



• Vehicles elèctrics: vehicles elèctrics de passatgers, vehicles comercials (autobusos, camions logístics), vehicles especials de nova energia (vehicles d'enginyeria, vehicles de sanejament).
• Sistemes d'emmagatzematge d'energia: sistemes estacionaris d'emmagatzematge d'energia (cobert-de xarxa, costat-usuari), equips mòbils d'emmagatzematge d'energia.
• Equipament industrial: convertidors de freqüència d'alta-potència, màquines de tall per làser, equips mèdics (MRI, escàners TC).











• Certificacions: Compleix amb ISO 45001, IATF 16949, CE i altres estàndards internacionals.
• Garantia: ofereix 2 anys de garantia per a tota la unitat; substitució gratuïta de peces defectuoses dins del període de garantia.
• Servei de personalització: Admet la personalització personalitzada de la capacitat de refrigeració/escalfament, dimensions, protocols de comunicació, etc., segons els requisits del client.
• Xarxa global de postvenda-: estableix centres de servei a les principals regions del món; ofereix assistència tècnica, manteniment in situ i serveis de formació les 7 x 24-hores.



Ens comprometem a oferir als clients solucions de gestió tèrmica fiables. Poseu-vos en contacte amb nosaltres ara per obtenir un pressupost personalitzat i una solució tècnica!
